回転工具台車 ART
使用頻度の高い工具を使いやすくスッキリ収納！
・スリムな箱型形状で、従来の壁面収納パネルと比較し、1/4省スペース化を実現。未使用時は、工場隅のデッドスペースなど任意の場所に保管でき、スペースの有効活用にもつながります
・ストール間に置くことで、双方のメカニックが工具を使用でき、作業性が向上！
・大型キャスター付きで移動がラクラク
乗用車向け
大型車向け
小物部品から大型工具まで、自由自在に配置できる！
扉内部にも収納スペースを確保し、利便性を向上しました。
仕様
| 型 式 | A R T | |
|---|---|---|
| 許 容 耐 荷 重 |
(kg) | 300 |
| 許容積載荷重 (１パネル) | (kg) | 20 |
| 工 具 回 転 部 | 360°回転 | |
| 工 具 回 転 部 位 置 決 め | ４ヶ所 (90°割) | |
| 工 具 回 転 部 の ロ ッ ク | ペダル解除ロック | |
| 工 具 回 転 部 1 面 寸 法 | (mm) | W500×H1,560 (3パネル) |
| 1 パ ネ ル 寸 法 |
(mm) | W460×H490 |
| 工 具 回 転 部 段 数 (扉) |
3段 | |
| キ ャ ス タ ー 径 |
Φ130 | |
| 本 体 寸 法 |
(mm) | W750×D750×H1,843 |
| 本 体 重 量 | (kg) | 175 |
|
標 準 付 属 品 |
|
|
付属品一覧
※特注フックをご用命の際は、最寄りの支店または営業所にお問い合わせください
| 品名 | 標準付属品 | W | D | H | ΦA | ΦB | |
|---|---|---|---|---|---|---|---|
| 1 | 中間棚 | ● | 500 | 400 | － | － | － |
| 2 | ボルトフック50 | ● |
－ | 18～34 | － | 16 | 10 |
| ボルトフック70 | ● | － | 38～54 | － | 16 | 10 | |
| 3 | 丸フックA30 | ● | － | 30 | － | 6 | － |
| 丸フックA50 | ● | － | 50 | － | 6 | － | |
| 丸フックA70 | ● | － | 70 | － | 6 | － | |
| 4 | 丸フックB30 | ● | － | 30 | － | 6 | － |
| 丸フックB50 | ● | － | 50 | － | 6 | － | |
| 丸フックB70 | ● | － | 70 | － | 6 | － | |
| 5 | 丸ダブルフック30-28 | ● | 22 | 30 | － | 6 | － |
| 丸ダブルフック30-42 | ● | 36 | 30 | － | 6 | － | |
| 丸ダブルフック30-60 | ● | 54 | 30 | － | 6 | － | |
| 6 | 丸ダブルフック50-28 | ● | 22 | 50 | － | 6 | － |
| 丸ダブルフック50-42 | ● | 36 | 50 | － | 6 | － | |
| 丸ダブルフック50-60 | ● | 54 | 50 | － | 6 | － | |
| 7 | ドライバーフック4 | オプション | 150 | － | 43 | 15 | 12 |
| 8 | ドライバーフック6 | オプション | 230 | － | 43 | 15 | 12 |
| 9 | ペンチフックA | オプション | 53 | 45 | － | 6 | － |
| 10 | ペンチフックB | オプション | 36 | 39 | － | 6 | － |
| 11 | ペンチフックC | オプション | 36 | 39 | － | 6 | － |
| 12 | ハンドル差しフック29 | オプション | － | － | 80 | 29 | － |
| ハンドル差しフック38 | オプション | － | － | 80 | 38 | － | |
| ハンドル差しフック44 | オプション | － | － | 80 | 44 | － | |
| ハンドル差しフック56 | オプション | － | － | 80 | 56 | ||
| 13 | リングフック32 | オプション | － | － | － | 32 | － |
| リングフック40 | オプション | － | － | － | 40 | － | |
| リングフック52 | オプション | － | － | － | 52 | － | |
| リングフック63 | オプション | － | － | － | 63 | － | |
| リングフック76 | オプション | － | － | － | 78 | － | |
| 14 | サンダーフック | オプション | 132 | 35 | 70 | － | － |
| 15 | スプレー缶フック | オプション | 142 | 77 | 70 | － | － |
| 16 | ボックスフック | オプション | 94 | 144 | 64 | － | － |
| 17 | スパナ掛けフック | オプション | 116(61.5) | 121 | 71.5 | － | － |
| 18 | トルクレンチフック(QLE1000N2用) | オプション | 53 | 66.3 | － | － | － |

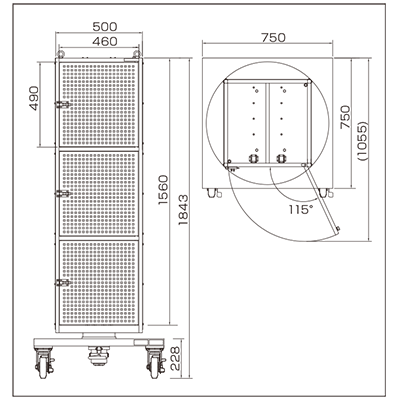

外観図
